当前位置:首页 » 大铁数控新闻中心 » 线切割知识 » 线割知识 » 线切割锥度需要输入哪四个基本参数?

今天有位小伙伴问小编,线切割加工锥度需要哪些基本参数,为什么有了这些参数就可以生成锥度。那么小编今天就来讲讲线切割锥度需要的基本参数以及原理。

线切割锥度需要的四个基本参数:

1、锥度度数

2、上导轮到下导轮距离

3、下导轮到编程平面的距离

4、工件的高度

5、上导轮半径

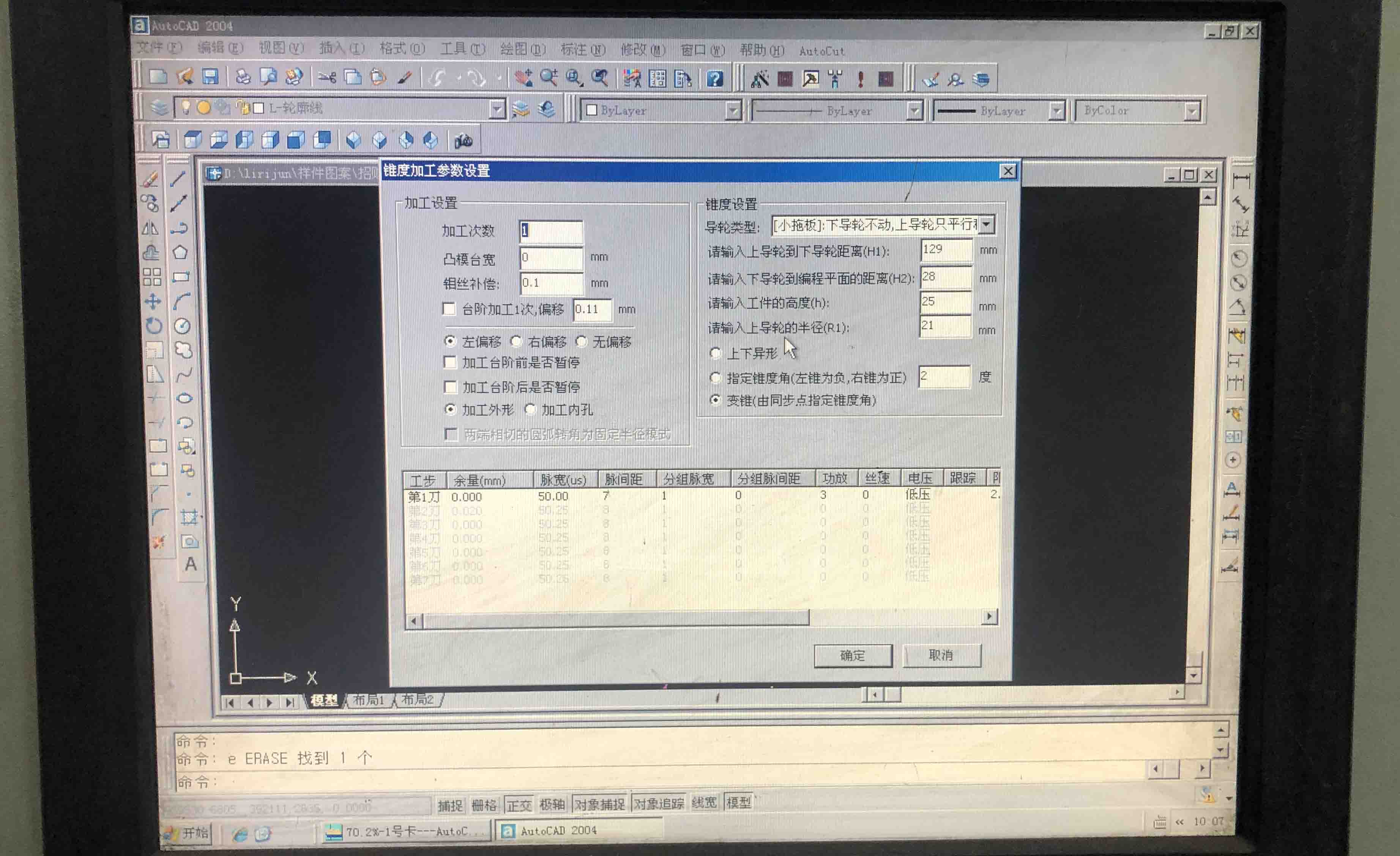

线切割锥度参数设置

不论是什么线切割系统都会需要小伙伴们填写这四个基本参数。这是为什么呢,下面小编来给大家讲讲线切割锥度需要输入四个基本参数的原理。

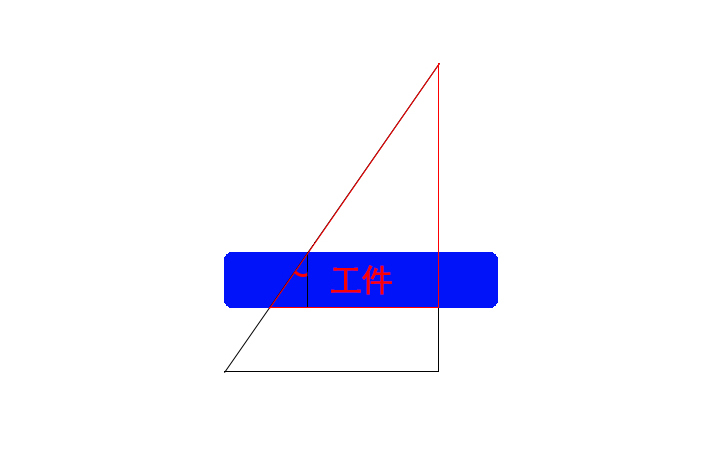

1线切割在割锥度时。我们肯定首先需要知道自己要割的工件,图纸给的角度,也就是我们要的锥度角。

2还有就是上下导轮的距离。值得注意的是,这个数据其实并不是完全指上下导轮的距离,而是指就是当电极丝摆成斜边与下导轮为底的三角形的高,所以在测量时,一定要先校好钼丝垂直,不然数值会存在偏差,而且假如装了眼膜的话,这个距离也要变成上下眼膜的距离。

3工件高度。再生成锥度时,这个数据就是为了让系统算出这个锥度生成后,上表面的大小。

4下导轮到编辑平面的距离,这个数据是算出电极丝摆成斜边与工件地面为底的三角形的高。

当有了这4个数据的时候,系统就可以算出上拖板的移动距离,从而割出我们想要的锥度。

线切割锥度四个基本参数设置原理

其实还有第5个参数,也就是导轮的半径或直径,因为线切割在走锥度时,电极丝与导轮的接触点是不断在改变的,这会对切割精度有影响。而且我们需要知道我们床子的机械结构是小拖板动还是大摇摆型,因为这两种结构系统在计算方面也是不一样的,这也是为什么线切割控制系统在生成锥度界面内,有要我们选择导轮类型的原因。

以上便是线切割锥度加工需要输入的参数,已经参数设置的原因。小伙伴了解了嘛。
