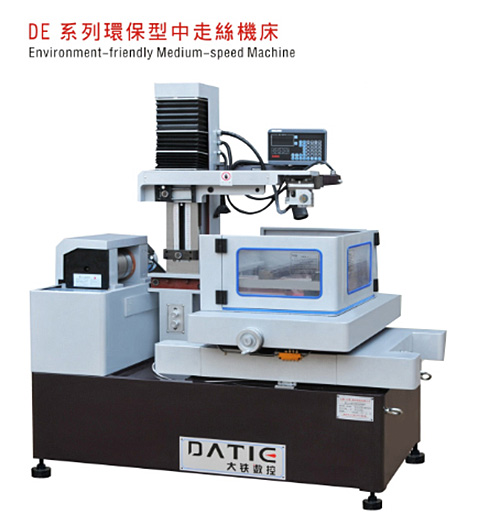

环保型中走丝_中走丝

- 产品优势 -

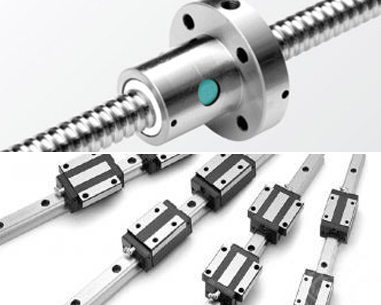

01选用的配件方面

采用台湾进口ABBA直线导轨保证重载之下仍有良好的灵敏度和运动精度

装配丝杆等级达到国家级P2北方岐山（国内最好的丝杆制造厂家）

步进电机采用常州宝马前杨电机、斜式齿轮，更加啮合、平稳无噪音

过滤系统采用进口滤芯保证工作液的寿命更长，为客户减少成本

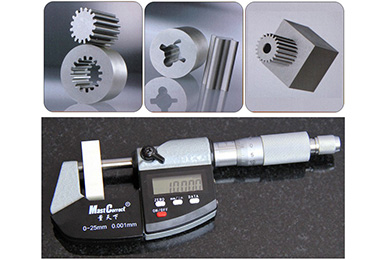

02机床性能方面

速度最高可达187mm²/min

割一修二4500mm²/h

精度可达±0.003mm~±0.005mm

表面粗糙度可达 Ra≤0.8μm

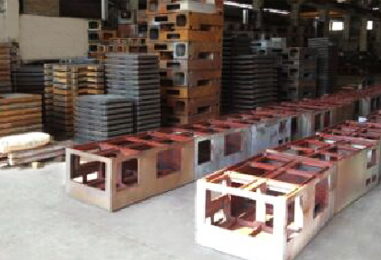

03床身

高强度，高刚性

床身厚重，减震性能强

两次回火，高时效处理

采用球墨铸铁

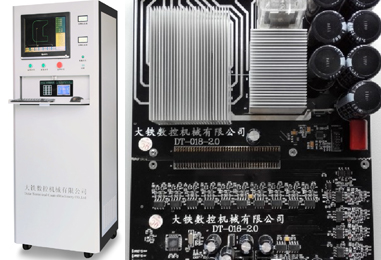

04电柜系统

采用CE能量控制专家系统

采用FAE智能识别同

丰富的多次切割工艺

采用原装施耐德

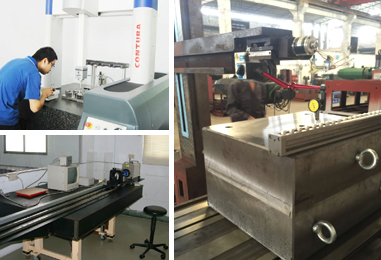

05高精度激光扫描检测

镭射干涉仪大部件检测

高精密步距规检测跳步精度

三坐标检测

- 技术参数 -

型号	DE320	DE400	DE500	DE600	DE800
工作台尺寸（mm）	720×500	820×560	1160×740	1360×844	2160×1044
工作台行程（mm）	400×320	500×400	800×500	1000×600	1200×800
最大切割厚度（mm）	350	500	600	700	800
工件承重（kg）	250	300	500	700	800
切割精度	±0.005mm	±0.005mm	±0.005mm	±0.005mm	±0.005mm
最佳表面粗糙度	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um
最大切割速度	250-300mm２	250-300mm２	250-300mm２	250-300mm２	250-300mm２
最大切割锥度	6°/80mm	6°/80mm	6°/80mm	6°/80mm	6°/80mm
钼丝直径（mm）	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20
机床外形尺寸长宽高（mm）	1700×1300×1800	1770×1640×1800	1800×1600×1950	2300×1900×2100	2600×2200×2500
机床重量（kg）	1300	1500	2000	3000	4000

- 数控电源装置 DE系列 -

电源输入规格	220V/380V 50-60HZ
PC	Winxp、win98
显示方式	清华紫光显示器
显示文字	中文、英文
控制柜外形尺寸（长宽高）	6405521702
图形格式	G代码、dxf、dat、等图形文件
文件传输方式	外部USB、局域网
用户储存容量	2G
位置指令方式	增量、绝对
输入范围	±999.999-±9999.999（可切换）
插补功能	直线，圆弧
数控联动轴数	4轴（X,Y,U,V）
最小驱动单位	0.001mm
最小指令单位	0.001mm
最大进给速度	最大50mm/min
脉冲发生方式	脉冲参数cpu控制，功率间隔可调
操作方式	自动/手动
加工功能	CNC开环

- DE系列特点 -

1、采用变频节能技术、更环保、更省电

2、机床设计新颖更环保：
客户可自主选择加装整机环保钣金罩设计
连续推拉防水罩设计更方便
新型内排水设计、更顺畅
配合式后导轮防水罩更干净

3、高速高光、精度媲美慢走丝
高精度：采用进口高等级直线导轨和双螺母滚珠丝杠、机床制造工艺参数要求高于国标3~5倍
高光洁度：采用多种线切割方式和自动紧丝装置、可实现多次切割、媲美慢走丝机床
速度：采用大铁自主研发DE系列环保型高精密电源和新型环保切割液、加工效率比普通中走丝高1/3

4、采用自主研发新型环保切割液
加工效率提升30%、钼丝损耗降低30%、油的使用寿命提升30%……

5、双泵高压水箱、设计合理、更环保
采用双泵高压水箱、冲水有力、排削干净、有效提升加工效率和加工光洁度、水箱容积经精密计算设计、大小合理、易清洗、易更换，并加装设计合理的过滤循环系统、方便使用

6、超低钼丝损耗、大幅度降低加工成本——节能环保
采用大铁自主研发的新型环保切割液和新型DT系列电源、将钼丝损耗降低30%

7、新颖的恒张力结构、长时间无需紧丝

8、人性化智能控制：
只需输入材料厚度、加工要求、系统会自动生成数据、无需人工调节参数、来电自动开机
割完可选择自动切断全部电源、停电可选择自动开机
丝筒可选择往复、单边切割、提高光洁度
切割加工结束、丝筒会自动停在右边、方便上下钼丝

9、采用球墨铸铁、经长时效处理、二次回火

10、自动润滑系统、更干净、更环保，导轨、丝杠、丝筒自动集中供油、方便耐用

11、无触点柔性换向
