当前位置:首页 » 大铁数控新闻中心 » 线切割知识 » 线割知识 » 线切割如何割圆,线切割割圆图文教程

线切割割圆方法有很多,也都十分简单,因为编程是基础嘛,看一看,实操以下,马上就能学会,线切割割圆分割内圆和外圆,不过都要记得加上补偿。下面我们就来看看线切割如何割圆。

线切割割圆图文教程

先来说说3B线切割割圆编程,例如要割一个内圆,半径为10mm。

BBB9900YL1,此段为进刀线。(BBB代表直线,9900代表减掉补偿0.01mm的距离,Y2代表Y轴上正方向,Y4代表Y轴反方向。X1X3同理,YL2代表Y轴正方向直线)

BB9900B39600YN4(BB代表半径B代表总长,Y代表Y轴起点,N代表逆时针(S代表顺时针)4代表第四象限)

3B线切割割圆教程

接下来CAD线切割割圆教程:

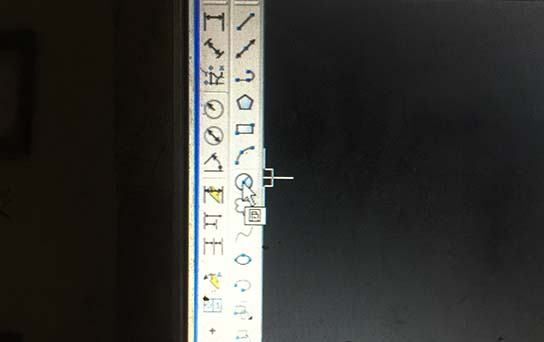

1.点击作圆。

CAD线切割割圆教程1

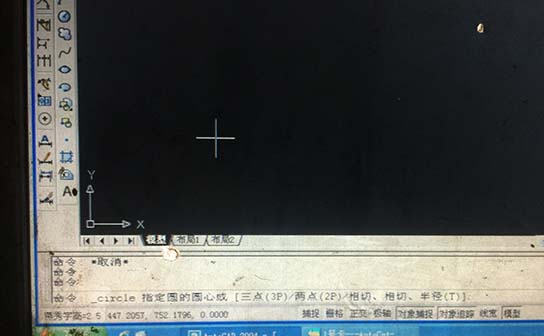

2.确定圆心位置。

CAD线切割割圆教程2

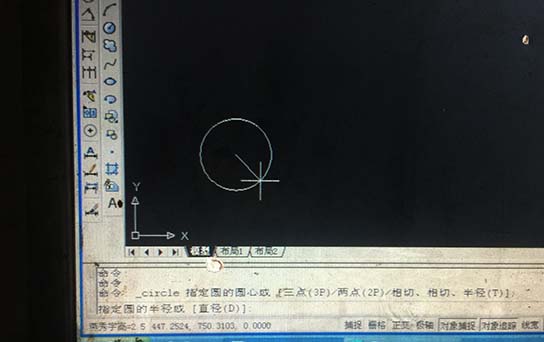

3.输入要加工的半径。输入直径需要按D再输入。

CAD线切割割圆教程3

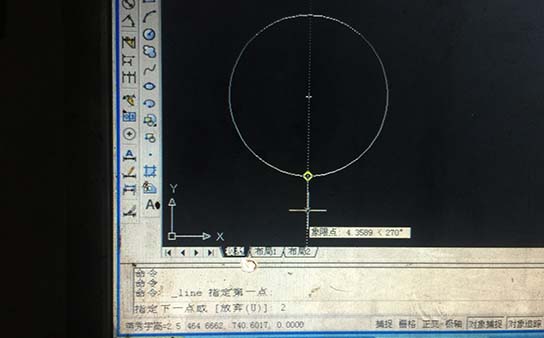

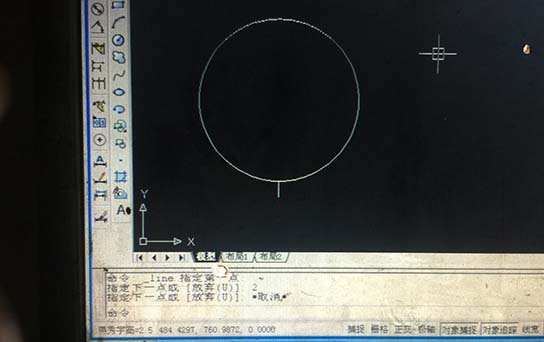

4.点击直线,确定进刀线,输入进刀线距离。

CAD线切割割圆教程4

CAD线切割割圆教程5

这样CAD线切割割圆编程就就完成拉,小伙伴们学会了嘛,是不是很简单。
