今天有个小伙伴求助到小编,想要学习下各类线切割系统的变锥编程,这可来了个大难题,小编经过一整天的研究及向各位大师的请教,终于搞定了。那么今天先来N种系统中HL的变锥演示给小伙伴们。

线切割HL系统变锥图文教程:

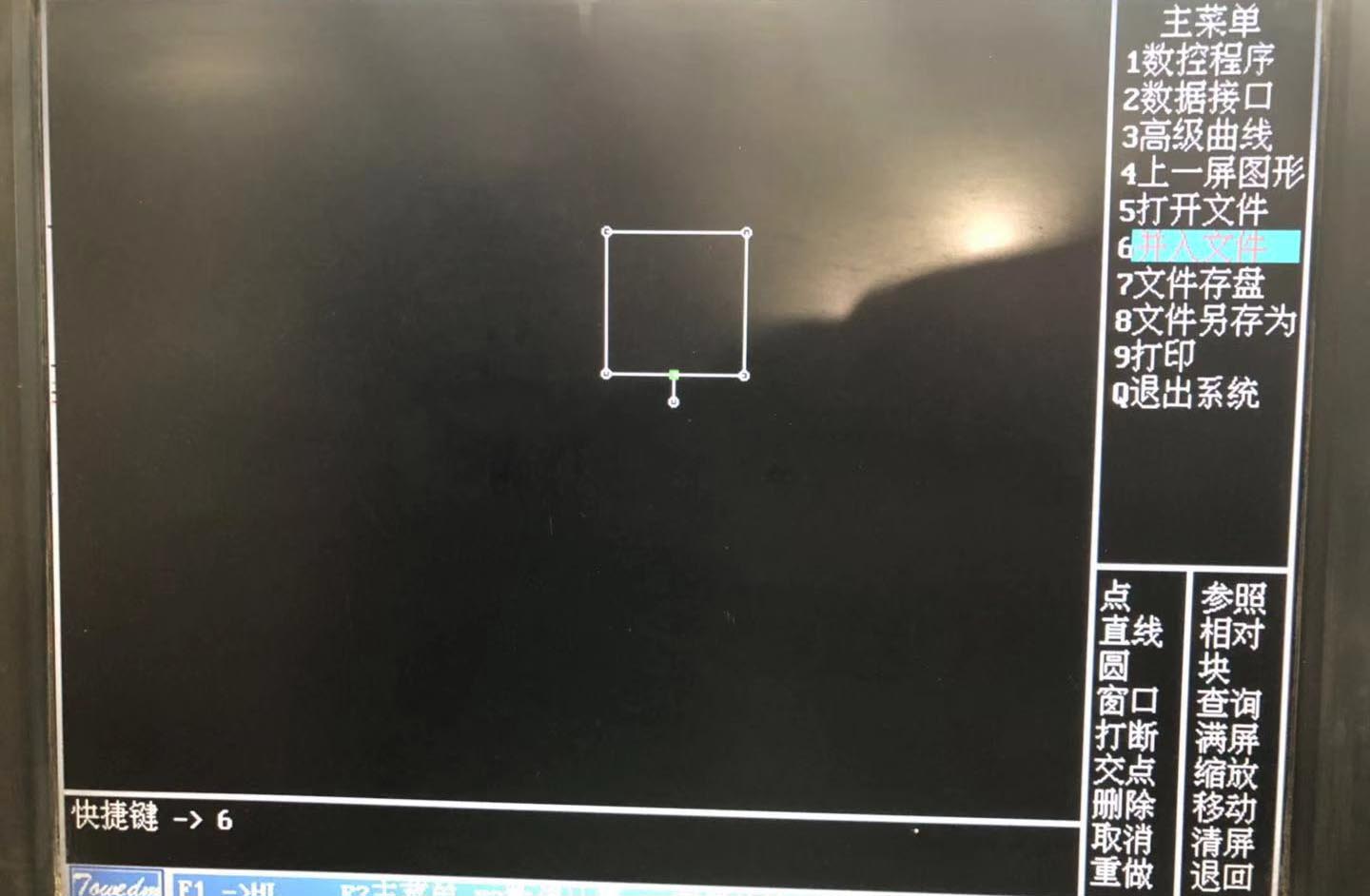

1、首先我们打开hl画图软件,先画一个正方形。

线切割HL系统变锥图文教程1

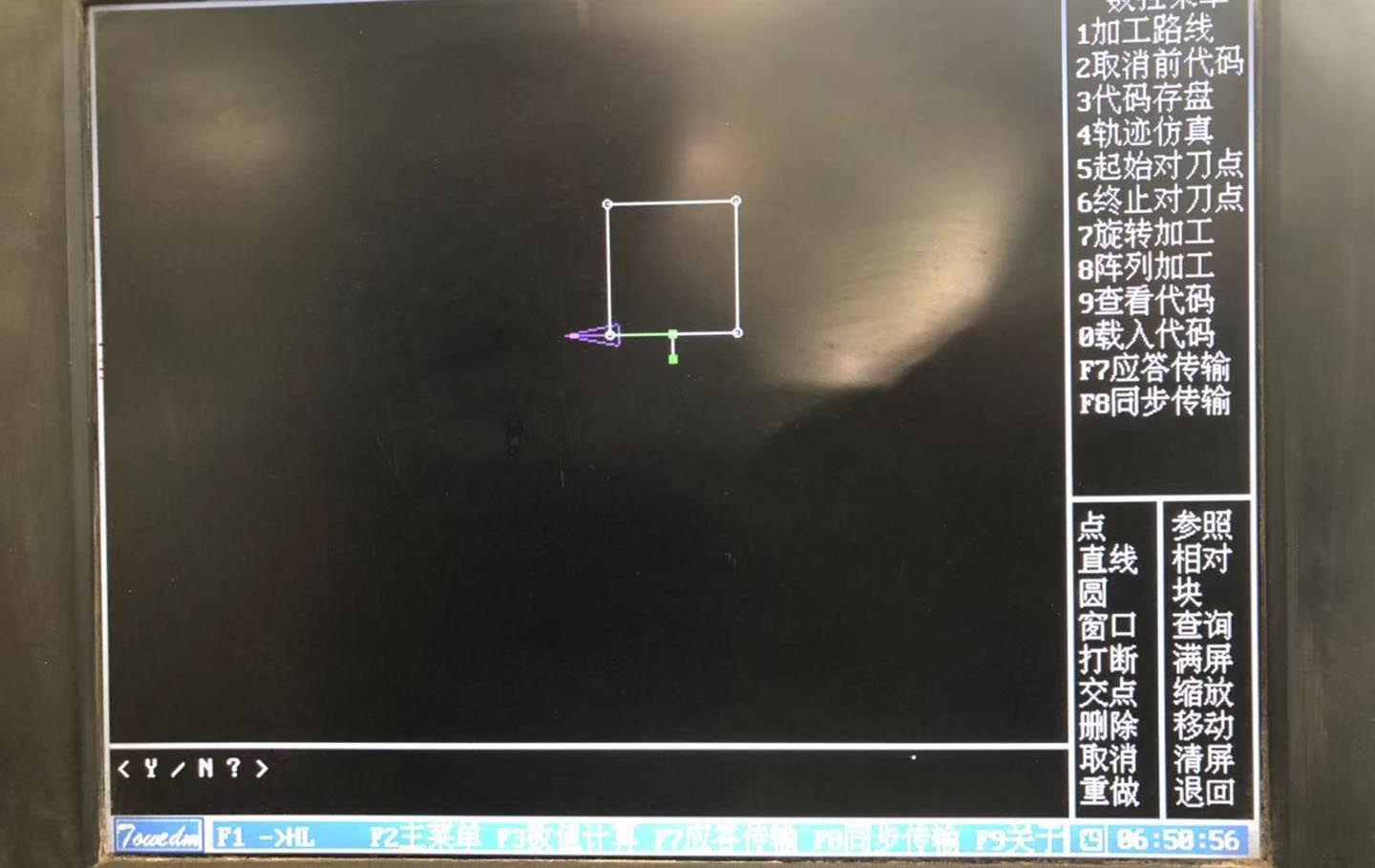

2、然后生成好加工路径。

线切割HL系统变锥图文教程2

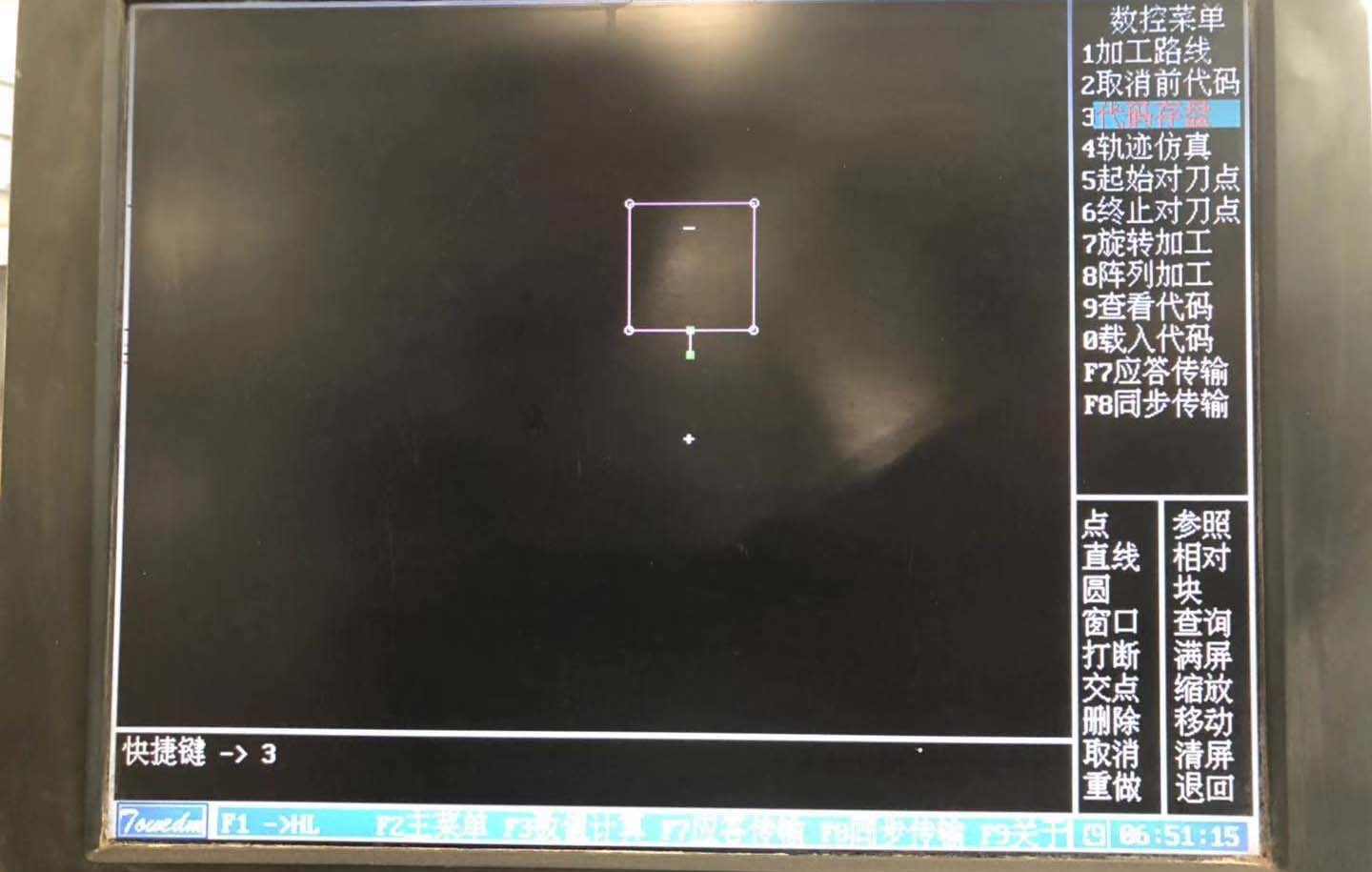

3、生成好后,然后保存3b文件。

线切割HL系统变锥图文教程3

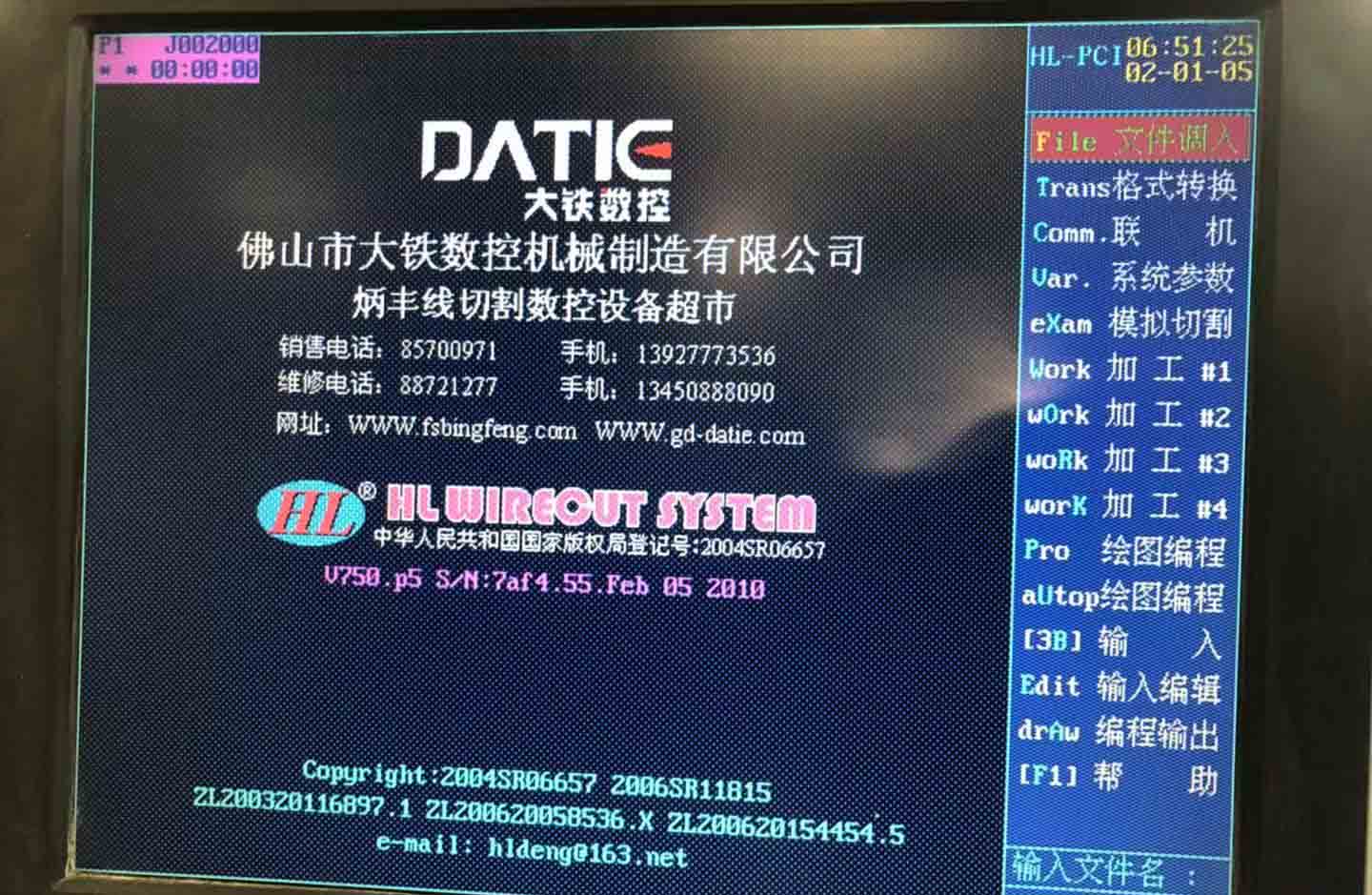

4、再切回主页面,文件调入我们刚刚画好的加工路径,选择3b程序。这里不要选错,不要选择成DAT文件模式,因为那个是图形文件。

线切割HL系统变锥图文教程4

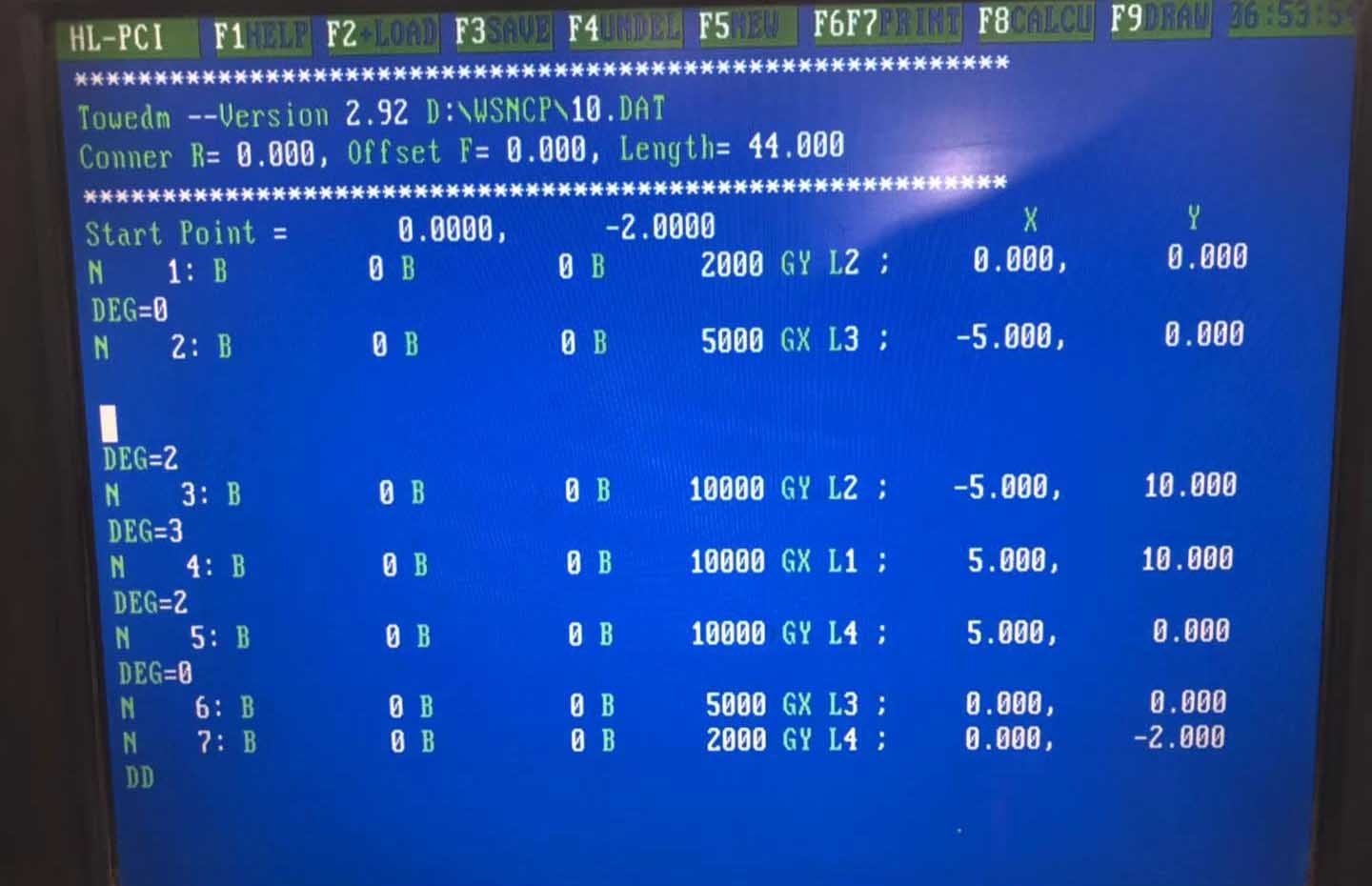

5、然后我们进入3b代码程序页面,在这里我们可以看见我们刚刚画的图形,每一段的线条的代码。我们把需要的线条代码前面,加上DEG=x度。例如这里这个正方形,我需要进刀线那个面为0度,逆时针开始为0-2-3-2度。所以我在每条边前面,加上这个DEG指令,和相应对应的面的角度。(这点有点难度,需要多多尝试)

线切割HL系统变锥图文教程5

6、输入好后,我们再进主页面调入这个3b文件,但是此时你会发现,是没有锥度的加工路径的。

线切割HL系统变锥图文教程6

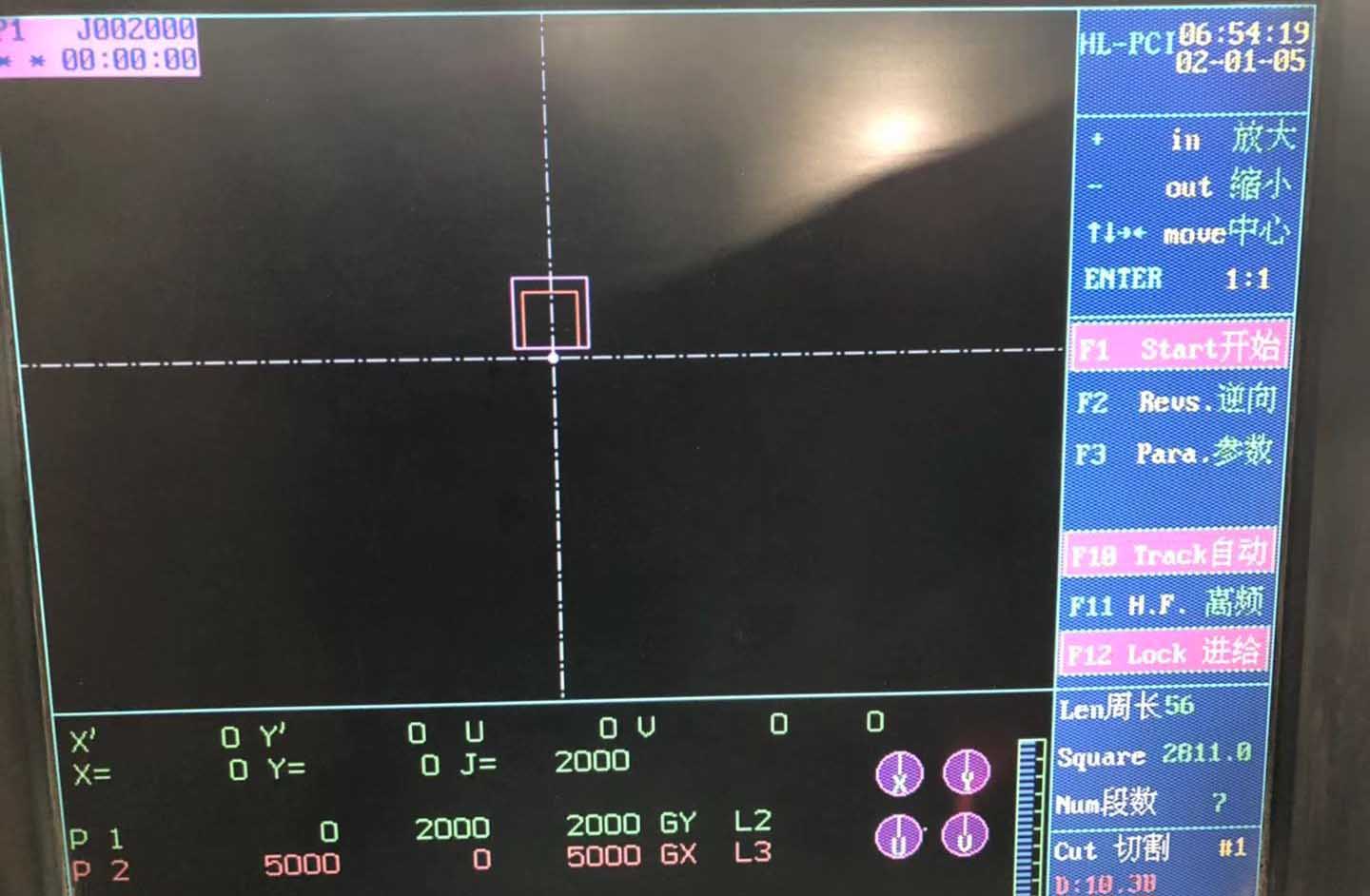

7、只需要按开始,带有变锥的加工图形就出来了。这个就是hl,画变锥的教程。

线切割HL系统变锥图文教程7

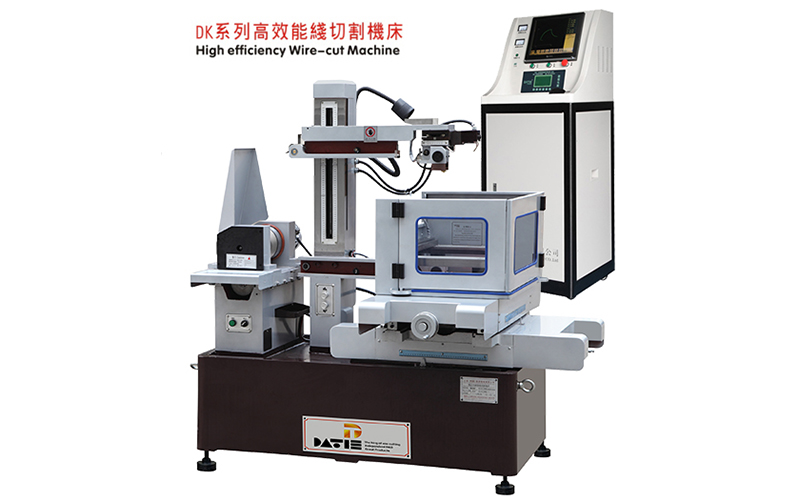

各位小伙伴学会了嘛,以上便是线切割HL系统变锥设置方法。觉得小编讲的不错,可以点击下方中走丝线切割图片,了解下每小时收益超36元的大铁神机——DK系列极速线切割。
