线切割齿轮怎么画,线切割齿轮画图教程

返回列表 来源:大铁数控 查看手机网址
扫一扫!线切割齿轮怎么画,线切割齿轮画图教程扫一扫!
浏览:- 发布日期:2017-06-10 15:22:00【

前两天有小伙伴联系小编问道线切割齿轮怎么画,小编也是太久没操机,到车间补习了下,现在给大家做一份线切割齿轮的画图教程,主要是HL与Autocut线切割软件的齿轮画法。

HL线切割软件齿轮画图教程:

1进入HL界面点击Pro绘图编程

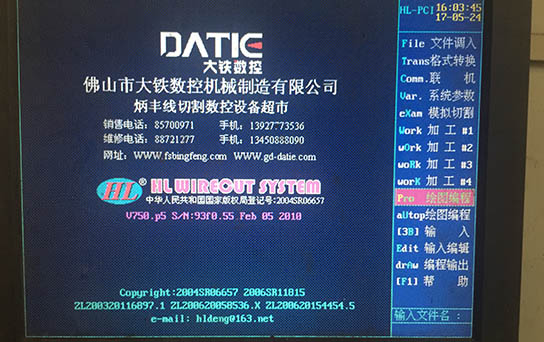

首先进入软件界面,选择PRO绘图编程。

2点击高级曲线

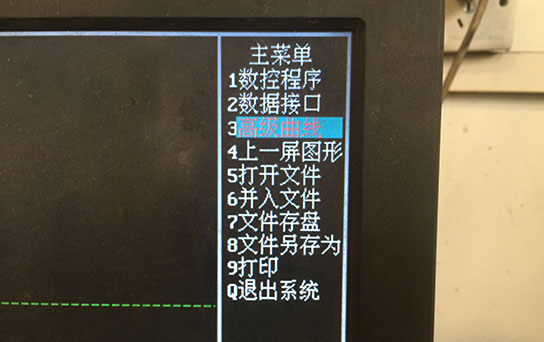

选择高级曲线,点击回车。

3点击标准齿轮

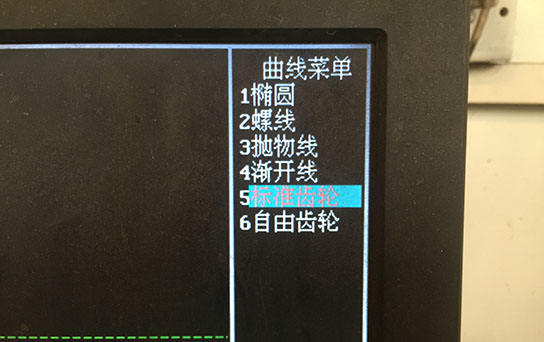

选择标准齿轮点击回车开始正式作图。

4确定齿轮模数

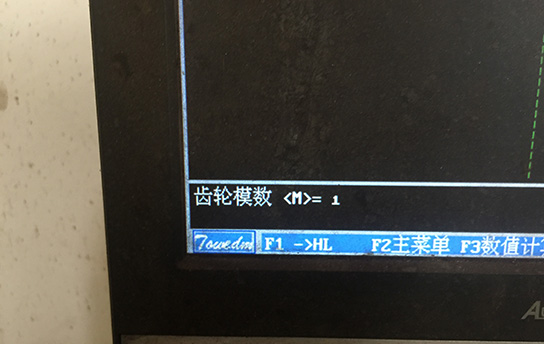

5确定齿轮齿数

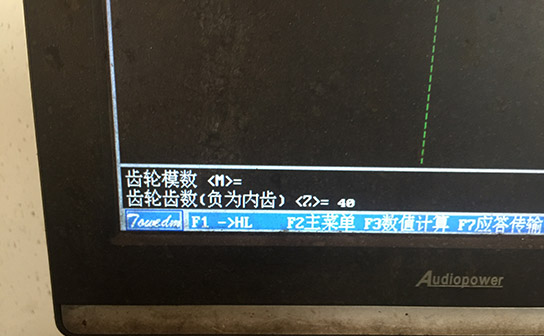

6确定起始角度

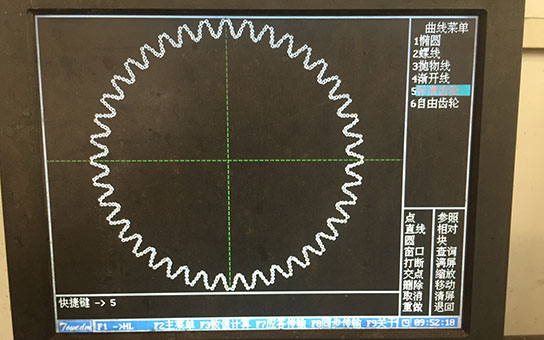

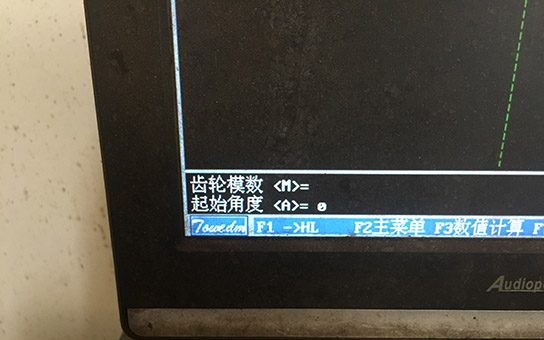

7齿轮图形完成

线切割画齿轮呢,需要事先知道几个必要的参数,齿轮模数、齿轮齿数、有效齿数、尖点圆弧半径、起始角度。这些参数的意义小编就不做详细介绍了。

Autocut线切割软件齿轮画图教程:

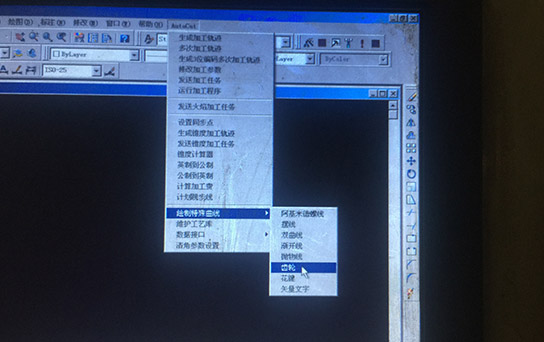

进入Autocad画图界面,点击Autocut表内下方绘制特殊曲线中的齿轮。

8点击齿轮绘图

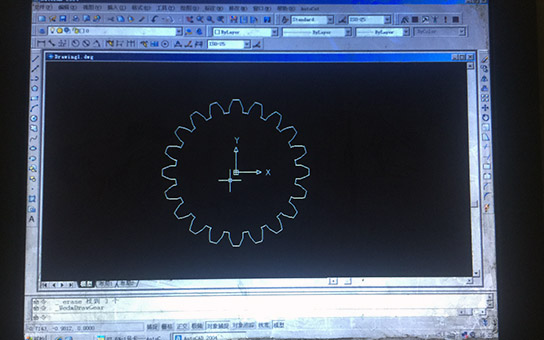

10齿轮绘图完成

10齿轮绘图完成

按照自己的加工要求填写齿轮参数然后点击确认即可。
