线切割加工中,我们经常会遇到线切割短路或者加工工艺需要我们逆割,也就是倒着割,

那么线切割操作系统X8软件我们如何进行逆割呢?

X8线切割逆割图文教程1

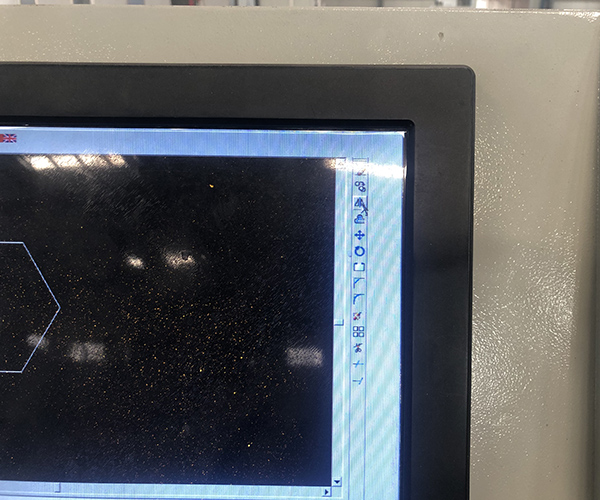

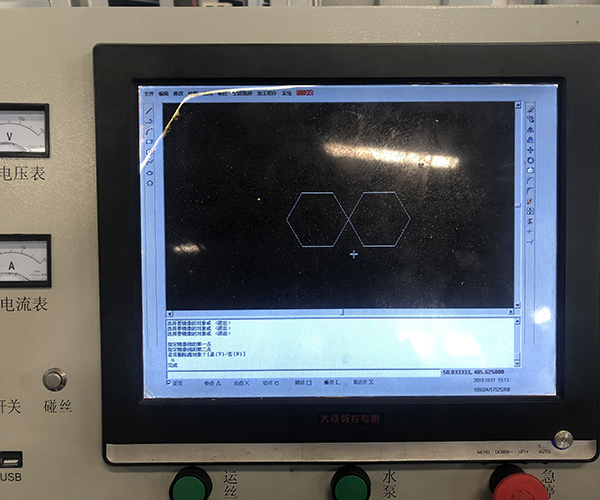

首先有几种方式进行逆割,首先我们可以在读图的时候,也就是画图的时候,对图像进行镜像处理,也就是通过设基准点,把整个图形进行镜像,再生成加工轨迹,这样就可以进行逆割,并且设置加工轨迹时,加工方向与偏移方向也要记得反过来。

X8线切割逆割图文教程2

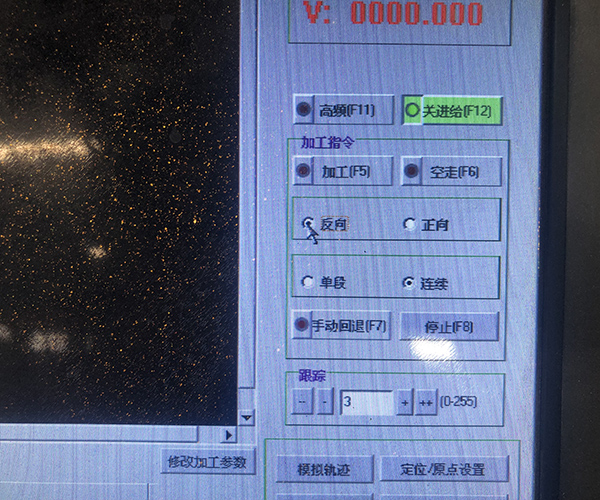

假如是在加工中我们需要逆割的话,我们可以在加工之前,在加工页面的右下角,选择反向,这样就可以直接进行反向加工了。这个方法也是最简单的。而且在加工界面中,我们可以选择逆割的段数,我们可以选择连续加工,这样线切割就会逆割到尾,我们也可以选择逆割一小段,这个当钼丝短路的时候,会很好用。

X8线切割逆割图文教程3

以上就是线切割X8系统逆割的时候,常见的几张方法。但是要值得注意的是,在逆割的时候我们要确保钼丝的偏移方向是正确的,不然万一割反了就得不偿失了。

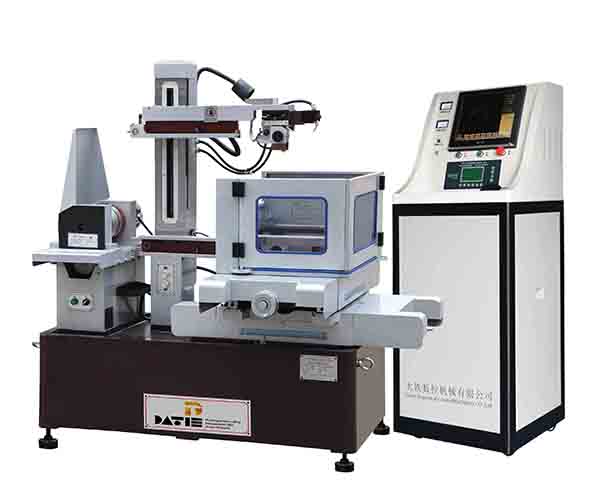

小编也向大家推荐上面这款大铁DK系列极速线切割机床,稳定加工效率12000mm2/h,三年内下降不超过5%,并且上一次钼丝可加工40万方。想了解的小伙伴点击下方图片,或者直接联系大铁24小时咨询热线18924551991,期待您的垂询!
