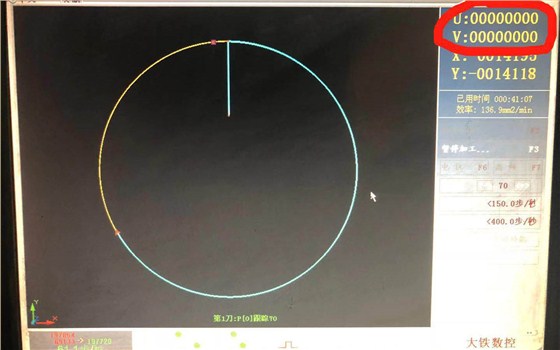

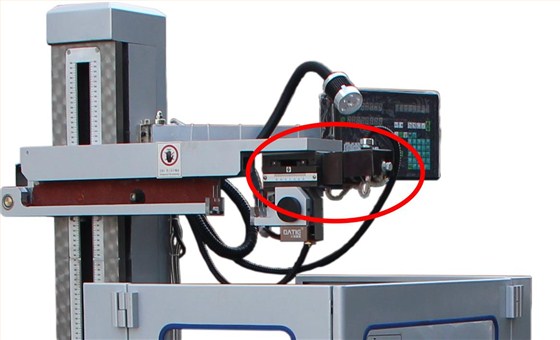

在线切割控制器上，我们能看见u v 这两个坐标系，这个u v分别代表u v两条轴。u轴运行方向平行于x轴与x轴方向相同，v轴运行方向平行于y轴与y轴方向相同，并且这两条轴相互垂直。这两条轴的位置就在上丝臂的前端，一般安装在上导轮的上面。

那么这两条轴的作用是什么呢？可能我们平时加工时，在校钼丝垂直时有移动过这两条轴，但其实这两条轴是用来割锥度的时候使用的。在下导轮不动的情况下，它通过带动上导轮移动，来调整钼丝在z轴上的角度。所以我们在割锥度时，就需要注意自己机床u v轴的行程，计算清楚，避免行程不足，将工件割废。

虽然理论上行程越大割的角度也越大，但是事实上，当上下导轮的中心距与z轴越的角度越大，钼丝拉扯的也越厉害，这会极大的影响工件的精度、光洁度，而且容易造成断丝等现象。

所以市场上绝大多数的普通中走丝只能做到切割单边3°。有些通过对机走丝结构的改良，与电气上的调整，可以割到单边30°。

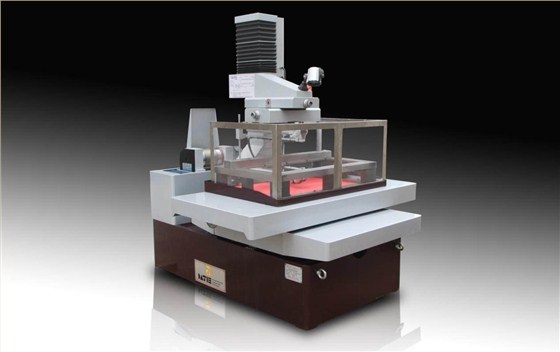

像上图大铁的大锥度中走丝线切割可以做到加工单边30°精度保证0.01mm以内，可以说是行业内较好的。有想了解的小伙伴欢迎随时联系小编哦。
